Da Termografia ao Gás Traçador: As Tecnologias Usadas para Encontrar Fugas de Água Ocultas

Encontrar água a pingar debaixo de um lavatório não exige grande tecnologia. O desafio muda quando a água está a escapar de uma tubagem escondida dentro de uma parede, sob o pavimento ou numa rede enterrada.

Nestes casos, o problema deixa de ser apenas visual. É necessário procurar sinais indiretos capazes de revelar o que está a acontecer numa zona à qual não existe acesso imediato.

É aqui que entram tecnologias que analisam fenómenos muito diferentes: uma câmara termográfica transforma diferenças de temperatura numa imagem; equipamentos acústicos captam sons e vibrações; detetores procuram um gás introduzido num circuito; câmaras mostram o interior de determinadas tubagens; e medidores ajudam a perceber como a humidade se distribui pelos materiais.

Nenhuma destas tecnologias funciona como uma máquina universal para encontrar fugas. O verdadeiro interesse tecnológico está precisamente na capacidade de recolher diferentes tipos de informação e interpretar os resultados em conjunto.

Como pode uma diferença de temperatura fornecer uma pista sobre uma tubagem escondida? Como é possível ouvir água a escapar onde o ouvido humano pouco ou nada distingue? E por que razão um gás pode ajudar a localizar uma abertura invisível?

As respostas mostram como o diagnóstico de uma fuga oculta se tornou um interessante exemplo de tecnologia aplicada aos edifícios.

Porque é tão difícil encontrar uma fuga de água oculta?

Grande parte das redes hidráulicas de um edifício está escondida.

As tubagens podem passar pelo interior das paredes, sob pavimentos, através de tetos e caixas técnicas ou pelo exterior. Algumas redes encontram-se enterradas, tornando impossível observar diretamente grande parte do seu percurso.

Mas a invisibilidade da tubagem é apenas uma parte do problema.

O local onde a água se torna visível pode não corresponder ao ponto onde está a escapar. Depois de sair de uma tubagem, a água pode deslocar-se através de materiais, juntas, cavidades e outros elementos antes de surgir numa superfície acessível.

Uma mancha numa parede é, por isso, um dado. Não é necessariamente um mapa da localização da fuga.

Esta diferença transforma a procura num problema de diagnóstico: é necessário recolher pistas, formular hipóteses e perceber quais delas são compatíveis com o comportamento observado.

O diagnóstico moderno funciona como uma investigação tecnológica

A ideia de um único equipamento capaz de apontar imediatamente para qualquer fuga é atraente, mas não representa bem a realidade.

Diferentes instrumentos medem fenómenos diferentes.

Imagine, apenas como exemplo ilustrativo, que surge uma zona de humidade numa parede. Uma medição pode ajudar a perceber como essa humidade está distribuída. Uma câmara termográfica pode mostrar que existe também uma anomalia térmica. Se houver uma tubagem pressurizada naquela área, um equipamento acústico poderá fornecer outra pista.

Nenhuma observação precisa, isoladamente, de resolver o problema.

O processo pode ser entendido como uma sequência de sintoma → hipótese → medição → comparação → delimitação → confirmação, adaptada às características de cada situação.

A tecnologia fornece dados. A interpretação determina o significado desses dados.

É também por isso que duas ferramentas aparentemente muito diferentes podem ser complementares. Se ambas apontarem para uma determinada área através de fenómenos físicos distintos, a investigação passa a ter mais informação para testar uma hipótese antes de se decidir onde intervir.

Termografia: transformar diferenças de temperatura em imagens

Uma câmara termográfica trabalha com radiação infravermelha emitida pelas superfícies e transforma essa informação numa representação visual das diferenças de temperatura.

O resultado são as conhecidas imagens térmicas, nas quais diferentes zonas podem ser representadas por cores distintas.

Aplicada aos edifícios, esta tecnologia permite observar padrões térmicos em paredes, pavimentos e outras superfícies. Em determinadas circunstâncias, esses padrões podem fornecer pistas relacionadas com humidade ou com a passagem de água, sobretudo quando existem diferenças de temperatura suficientemente relevantes.

Um circuito de água quente, por exemplo, pode produzir uma assinatura térmica diferente da superfície envolvente em determinadas condições.

Mas há uma distinção essencial: uma câmara termográfica não vê água através da parede.

Aquilo que o equipamento regista são diferenças térmicas na superfície observada. Uma determinada anomalia pode estar relacionada com água, mas também pode ter outras explicações.

Isolamento, exposição solar, correntes de ar, sistemas de aquecimento, características dos materiais e outras fontes térmicas podem alterar o padrão observado.

A profundidade da tubagem e a própria temperatura da água também influenciam aquilo que chega à superfície.

Por isso, “detetar uma anomalia térmica” e “confirmar uma fuga” são conclusões diferentes. A primeira pode contribuir para a segunda, mas exige contexto e interpretação.

Geofones e sensores acústicos: ouvir aquilo que não conseguimos ouvir

Uma fuga numa tubagem pressurizada pode produzir vibrações e sons quando a água passa através de uma abertura.

Parte dessa energia pode propagar-se pela própria tubagem, pelo solo ou pelos materiais que a rodeiam.

É este fenómeno que torna possível a deteção acústica.

Sensores especializados podem captar e amplificar sinais que seriam difíceis de distinguir apenas com o ouvido humano. Um técnico pode comparar diferentes pontos e procurar alterações na intensidade ou nas características do som.

O geofone é um dos equipamentos utilizados neste tipo de investigação.

O princípio pode parecer simples — procurar onde o ruído é mais evidente —, mas a realidade física é bastante mais complexa.

O material da tubagem influencia a propagação das vibrações. A pressão e as características da abertura também podem alterar o sinal. Profundidade, pavimentos, terreno, materiais envolventes e ruído ambiente acrescentam outras variáveis.

Um equipamento deste género não “ouve uma fuga” da mesma maneira em qualquer instalação.

Tráfego, máquinas, sistemas técnicos do edifício e outras fontes de vibração podem ainda dificultar a análise. A interpretação do sinal é, por isso, tão importante como a sua amplificação.

Gás traçador: encontrar uma fuga através de moléculas que chegam à superfície

Entre as tecnologias utilizadas na investigação de determinadas fugas, o gás traçador é talvez uma das mais curiosas para quem não conhece este tipo de diagnóstico.

O princípio consiste em procurar uma abertura através da passagem de um gás detetável.

Quando tecnicamente adequado, um circuito pode ser preparado para receber um gás traçador apropriado. Se existir uma abertura, o gás pode escapar através dela e deslocar-se pelos materiais ou pelo terreno.

Um equipamento específico procura depois concentrações desse gás fora da tubagem.

Em vez de depender de uma diferença térmica ou de um som produzido pela água, a investigação passa assim a procurar a presença do próprio traçador.

Esta diferença pode torná-lo interessante em determinadas redes enterradas, pontos sem acesso visual ou situações em que outras técnicas não forneceram informação suficiente.

Mas, mais uma vez, não se trata de uma solução universal.

A possibilidade de utilização depende das características da instalação e das condições do teste. Detetar o gás também exige interpretar onde e de que forma este conseguiu chegar ao ponto de medição.

O interesse tecnológico está no princípio físico: transformar uma abertura invisível numa possível passagem para uma substância que pode ser posteriormente detetada.

Inspeção vídeo CCTV: colocar uma câmara dentro da tubagem

Se termografia, acústica e gás traçador procuram manifestações indiretas, a inspeção vídeo segue uma abordagem diferente: observar diretamente o interior de uma tubagem.

Quando a rede tem dimensões, acessos e características compatíveis, uma câmara de inspeção pode ser introduzida através de um ponto adequado.

O sistema inclui normalmente uma pequena câmara, iluminação e um cabo ou sonda. A imagem é transmitida para um monitor, permitindo acompanhar a inspeção em tempo real e, em determinados equipamentos, registar as imagens.

Esta tecnologia pode revelar fissuras, deformações, obstruções, ligações, desgaste ou outras alterações visíveis.

É particularmente fácil perceber a vantagem: em vez de tentar inferir exclusivamente o estado interno da rede através de sintomas externos, passa a existir uma imagem do seu interior.

A limitação é igualmente importante.

Uma câmara só pode mostrar aquilo que consegue alcançar e visualizar. O diâmetro da tubagem, curvas, acessos e configuração da rede condicionam a utilização.

CCTV não é, portanto, uma solução aplicável a qualquer tubagem doméstica nem um método que, por si só, identifique necessariamente qualquer fuga.

Medidores de humidade: transformar uma mancha numa área mensurável

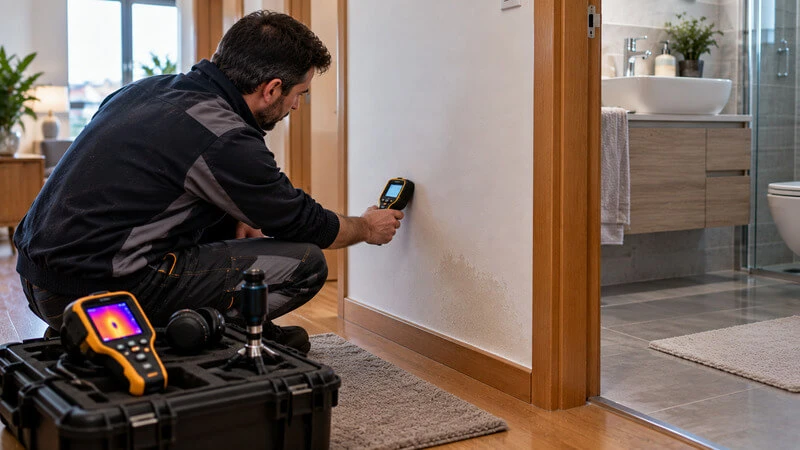

Uma mancha diz-nos que existe uma alteração visível numa determinada zona. Um equipamento de medição permite acrescentar dados a essa observação.

Os medidores de humidade podem ser utilizados para comparar diferentes pontos e avaliar como a humidade se distribui pelos materiais acessíveis.

Em vez de observar apenas a parte mais escura de uma parede, por exemplo, podem ser realizadas medições em várias zonas para perceber se existe um padrão mais amplo.

Isto pode ajudar a delimitar áreas afetadas e a acompanhar determinadas alterações.

Mas o equipamento não deve ser interpretado como um detetor que diz simplesmente “a fuga está aqui”.

Humidade e fuga de canalização não são sinónimos. Existem diferentes mecanismos capazes de introduzir ou acumular humidade num material.

As medições precisam, por isso, de ser relacionadas com o edifício, os restantes sinais e as hipóteses que estão a ser investigadas.

Sensores inteligentes conseguem detetar fugas?

É aqui que a investigação de fugas se cruza diretamente com o universo da smart home.

Existem sensores domésticos concebidos para detetar água em locais onde esta não deveria estar. Colocados, por exemplo, junto de uma máquina de lavar, lava-loiça ou outro ponto considerado relevante, podem gerar um alerta quando os seus contactos entram em contacto com água.

Dependendo do ecossistema utilizado, esse alerta pode originar uma notificação no smartphone ou uma ação num sistema de automação.

Existem também soluções que acompanham o comportamento do consumo e sistemas que podem ser integrados com válvulas inteligentes, permitindo atuar sobre o abastecimento quando determinadas condições são detetadas.

É uma evolução relevante para a deteção precoce, mas convém distinguir alerta de diagnóstico.

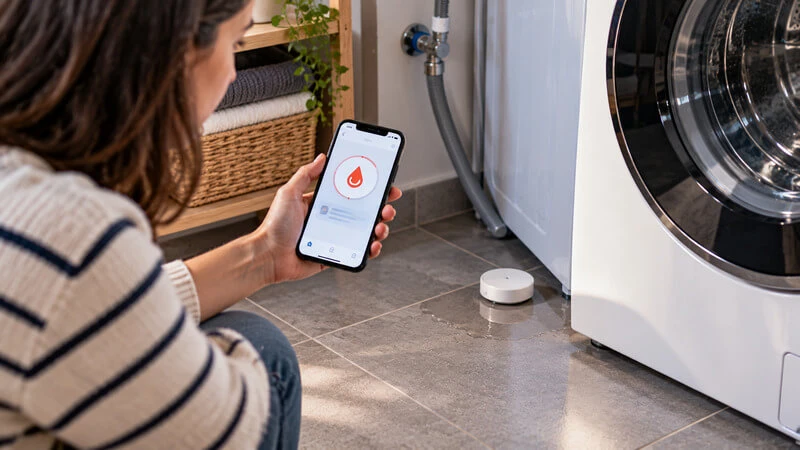

Imagine um sensor colocado junto de uma máquina de lavar roupa. Se aparecer água no pavimento, o utilizador pode receber rapidamente uma notificação.

Isso não significa que o sensor consiga determinar se a água veio de uma mangueira, de uma ligação, de uma válvula, da própria máquina ou de uma tubagem escondida.

Um sensor de smart home pode alertar para a presença de água ou para um comportamento anormal. O diagnóstico técnico procura identificar a origem efetiva desse comportamento.

São problemas relacionados, mas diferentes.

Porque nenhuma destas tecnologias resolve todos os casos?

Cada tecnologia observa uma manifestação diferente do problema.

Tecnologia	O que analisa	Exemplo de utilização	Principal limitação
Termografia	Diferenças de temperatura à superfície	Procurar padrões térmicos anómalos numa parede ou pavimento	Uma anomalia térmica não confirma, por si só, uma fuga
Deteção acústica	Som e vibração	Investigar sinais produzidos por água a escapar de determinadas tubagens pressurizadas	Material, profundidade e ruído ambiente podem alterar o sinal
Gás traçador	Presença do gás utilizado na investigação	Procurar pontos de escape em circuitos tecnicamente compatíveis	A aplicabilidade depende da instalação e das condições
CCTV	Imagem do interior da tubagem	Observar fissuras, obstruções ou outras anomalias visíveis	Exige acesso e uma rede compatível com a passagem da câmara
Medição de humidade	Distribuição ou níveis de humidade nos materiais	Comparar zonas e delimitar uma área afetada	Não determina automaticamente a origem da humidade

Esta tabela ajuda a perceber por que motivo duas tecnologias podem complementar-se.

Uma observa temperatura. Outra procura vibração. Outra procura moléculas de um gás. Uma câmara produz imagens. Um medidor fornece informação sobre humidade.

Não estão necessariamente a responder à mesma pergunta.

A verdadeira evolução está na combinação das tecnologias

O elemento mais interessante do diagnóstico tecnológico não é ter cada vez mais aparelhos disponíveis. É poder cruzar informações obtidas através de princípios diferentes.

Considere-se um exemplo meramente ilustrativo.

Surge uma mancha numa parede. Uma medição indica que a área com valores de humidade relevantes é maior do que aquela que se vê. A termografia mostra também um padrão térmico anómalo. O conhecimento da instalação indica que existe uma tubagem naquela zona.

Esses dados podem formar uma hipótese mais concreta.

Dependendo da instalação, outro método pode então ser utilizado para a testar antes de se definir a intervenção.

Esta sequência não é um procedimento universal. Noutro edifício, os sinais e as tecnologias adequadas podem ser completamente diferentes.

É precisamente por isso que compreender as diferenças entre os vários métodos de deteção de fugas de água é relevante: cada método recolhe um tipo de informação e a escolha depende das características do sistema e do problema que está a ser investigado.

O salto tecnológico está, assim, menos na procura de uma “máquina perfeita” e mais na capacidade de transformar sinais diferentes em informação útil para tomar uma decisão.

Tecnologia não destrutiva significa realmente “sem obras”?

A expressão “não destrutivo” pode facilmente criar uma expectativa errada.

Termografia, sensores acústicos, gás traçador, câmaras e medidores podem permitir recolher informação sem começar por abrir indiscriminadamente paredes ou pavimentos.

Isso pode reduzir intervenções exploratórias, ajudar a delimitar melhor uma área e fornecer informação antes de se decidir onde atuar.

Mas diagnóstico não destrutivo não significa necessariamente reparação sem qualquer intervenção.

Se a investigação indicar que existe uma anomalia numa tubagem instalada dentro de uma parede, pode continuar a ser necessário criar acesso físico para executar a reparação.

A dimensão e o tipo dessa intervenção dependem da localização, da instalação, da estrutura, do problema encontrado e da solução escolhida.

A tecnologia pode ajudar a responder melhor à pergunta “onde devemos intervir?”. Não faz desaparecer automaticamente a necessidade de chegar fisicamente ao componente que precisa de ser reparado.

O futuro: edifícios capazes de identificar problemas mais cedo

A evolução tecnológica não passa apenas por melhorar os equipamentos utilizados depois de surgir uma suspeita.

Há também uma mudança interessante na capacidade dos próprios edifícios para produzir informação sobre aquilo que está a acontecer.

Sensores conectados, contadores inteligentes, monitorização de consumo, automação e alertas remotos podem tornar mais fácil identificar comportamentos anormais numa fase inicial.

Num ecossistema smart home, diferentes dispositivos podem até comunicar entre si. Um sensor pode gerar um alerta e, em sistemas compatíveis, desencadear uma determinada ação automatizada.

A monitorização do consumo também pode ajudar a tornar padrões invulgares mais visíveis.

Isto não significa que sensores ou algoritmos substituam o diagnóstico técnico. Saber que ocorreu algo anormal e perceber exatamente onde e por que razão ocorreu continuam a ser problemas diferentes.

Uma das evoluções mais úteis poderá, portanto, estar menos em encontrar uma fuga depois de permanecer escondida durante muito tempo e mais em encurtar o intervalo entre o aparecimento de uma anomalia e o momento em que alguém começa a investigá-la.

Da medição à interpretação

Encontrar uma fuga oculta deixou de depender exclusivamente daquilo que conseguimos observar diretamente ou de intervenções exploratórias realizadas apenas para descobrir onde procurar.

Hoje existem ferramentas capazes de analisar temperatura, som, vibração, humidade, imagem, gases e comportamento dos sistemas.

Mas nenhuma destas tecnologias elimina a necessidade de interpretação.

Uma câmara térmica produz informação térmica. Um geofone capta sinais acústicos. Um detetor procura um gás. Uma câmara CCTV mostra uma parte acessível da tubagem. Um sensor doméstico pode avisar que apareceu água.

O valor surge quando se compreende o que cada dado significa, quais são as suas limitações e como pode ser relacionado com outras informações.

No fundo, a evolução tecnológica da deteção de fugas não consiste apenas em ver, ouvir ou medir aquilo que antes estava escondido. Consiste em transformar diferentes sinais físicos em pistas suficientemente úteis para orientar uma investigação mais direcionada.
